Por qué el FIPFG presenta espuma irregular, colapso o cortes: problemas de compatibilidad habituales

En un proceso FIPFG, una junta de PU debe formar un cordón continuo, uniforme y correctamente adherido al sustrato.

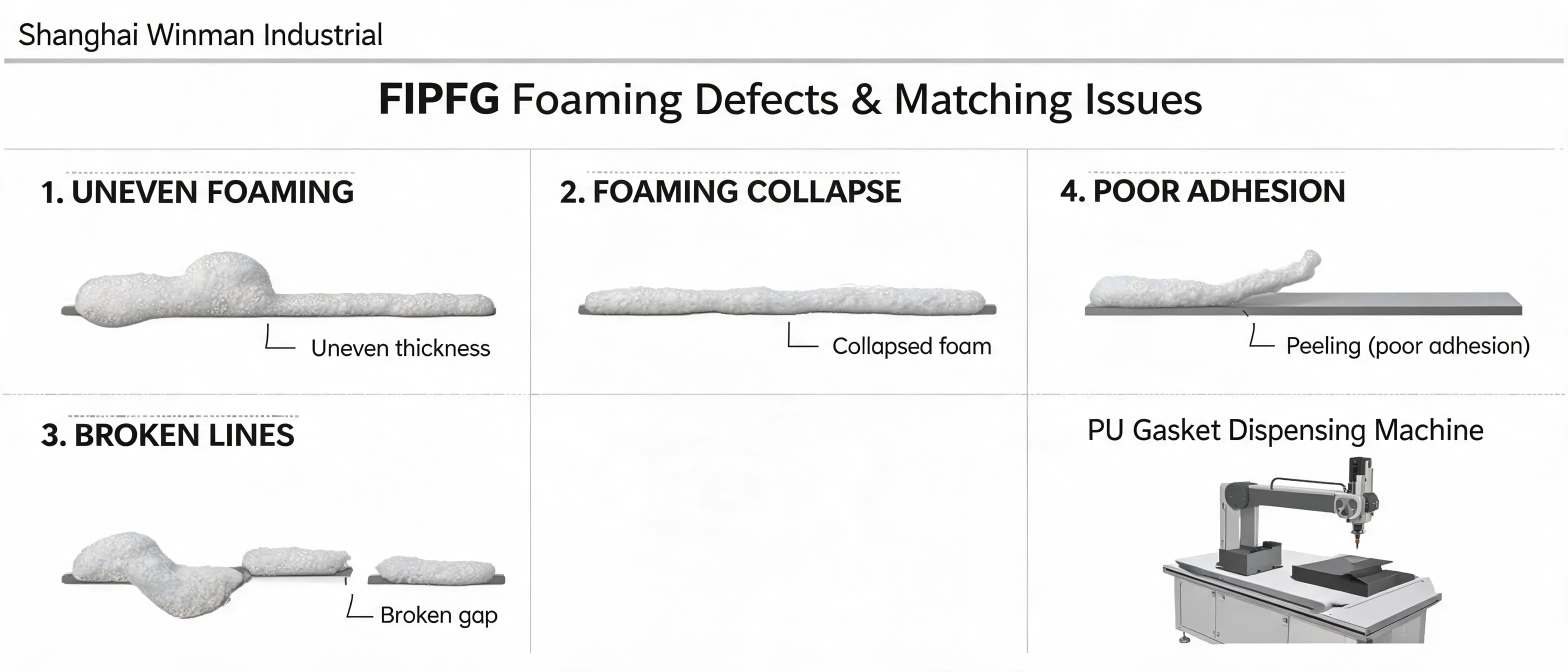

Cuando aparecen espuma irregular, colapso del sellado, cortes en la línea o mala adhesión, el origen no siempre se encuentra en un único componente. Estas anomalías pueden estar relacionadas con la compatibilidad y las propiedades de reacción del material, la dosificación de los componentes A/B, la calidad de mezcla, la aplicación o la estabilidad general del proceso.

Shanghai Winman Industrial analiza estas situaciones desde una perspectiva de sistema, con el objetivo de ayudar a los fabricantes de cajas eléctricas, armarios LED exteriores, cargadores y otros equipos que requieren una protección elevada frente al agua y el polvo.

Qué significa una anomalía FIPFG

FIPFG, o Formed-In-Place Foam Gasket, es un proceso de formación de juntas de espuma directamente sobre la pieza. La calidad final depende de la interacción entre el material de PU, el sistema de dosificación, la mezcla de los componentes, el recorrido de aplicación y las condiciones de curado.

Por esta razón, una espuma con densidad desigual o una junta interrumpida debe evaluarse siguiendo una secuencia ordenada: material, equipo, mezcla, aplicación y proceso. Cambiar solamente la velocidad de aplicación o la presión de suministro puede ocultar temporalmente el síntoma sin resolver la causa principal.

Anomalías más habituales y posibles causas

1. Compatibilidad y comportamiento del material

Los sistemas FIPFG dependen de las propiedades de reacción de los componentes utilizados. Si el material no es compatible con el equipo o con las condiciones de aplicación, pueden aparecer cambios en la expansión, la estructura celular, la viscosidad, el tiempo de reacción o la adhesión.

• Verificar que los componentes A y B correspondan a la formulación prevista para el proceso.
• Confirmar las condiciones de almacenamiento y preparación indicadas para el material.
• Revisar si se ha producido una modificación de lote, formulación o proveedor.
• Comprobar la compatibilidad del PU con el sustrato y con los requisitos de protección del producto final.

Importante: una alteración del material puede parecer un problema de dosificación o de trayectoria. Por ello, la comparación con un lote previamente estable resulta útil antes de modificar de forma amplia los parámetros del equipo.

2. Dosificación y proporción de los componentes A/B

Una proporción incorrecta entre los componentes puede afectar directamente a la reacción y a la consistencia de la junta. Las desviaciones pueden manifestarse como espuma desigual, zonas blandas o rígidas, colapso posterior, curado irregular o pérdida de adhesión.

3. Mezcla, burbujas y continuidad del cordón

Una mezcla insuficiente o inestable puede provocar diferencias de estructura dentro de la misma junta. La presencia de burbujas, interrupciones o zonas con reacción desigual debe analizarse junto con la dosificación, el estado del sistema de mezcla y la continuidad de la alimentación.

1. Comparar el inicio y el final de la aplicación: las diferencias entre ambos extremos pueden indicar una variación durante el suministro o la mezcla.
2. Observar la regularidad del cordón: una junta continua facilita el contacto uniforme con la tapa o superficie de cierre.
3. Separar los síntomas: las burbujas y la espuma irregular no tienen necesariamente la misma causa que una interrupción mecánica del trazado.
4. Revisar la aplicación completa: el resultado depende de la coordinación entre mezcla, dosificación, movimiento y condiciones del material.

4. Trayectoria, aplicación y parámetros del proceso

Incluso con un material y una mezcla adecuados, el sellado puede presentar cortes o variaciones si la trayectoria no se adapta correctamente a la geometría de la pieza. Las esquinas, cambios de dirección, uniones y zonas de transición requieren especial atención.

• Revisar que el recorrido cubra de forma continua toda la zona definida para el sellado.
• Comprobar la coordinación entre el movimiento de la aplicación y el caudal de material.
• Evaluar las zonas de inicio y final del cordón, así como los cambios de dirección.
• Confirmar que la superficie de la pieza esté limpia, estable y preparada para la adhesión.

La precisión de aplicación de la WM-601 alcanza ±0,05 mm como referencia técnica del equipo. Esta capacidad contribuye a mantener un trazado más controlado, aunque la calidad final también depende del material, la geometría de la pieza y la correcta configuración del proceso.

Método recomendado para localizar la causa

Cómo puede ayudar la máquina WM-601

La WINMAN WM-601 es una máquina automática para la aplicación de juntas de PU mediante tecnología FIPFG de origen alemán. Está orientada a aplicaciones que necesitan un sellado continuo y una protección elevada, como cargadores, armarios de control LED para exteriores, cajas de distribución y otros equipos eléctricos.

Prevención de defectos en la producción

Para mantener una junta estable, es recomendable establecer una rutina de control que incluya tanto el equipo como el material y la pieza. La estandarización ayuda a diferenciar una variación puntual de un problema repetitivo del sistema.

• Definir una condición de referencia: conservar una muestra o configuración estable para comparar cambios posteriores.
• Controlar la dosificación: verificar regularmente la proporción A/B y la consistencia del suministro.
• Supervisar el trazado: prestar atención a esquinas, uniones, inicios, finales y zonas de transición.
• Revisar la superficie: evitar contaminantes o condiciones que puedan reducir la adhesión.
• Documentar los cambios: registrar material, configuración, pieza y momento de aparición del defecto.

Una evaluación basada en el sistema completo

La espuma irregular, el colapso y los cortes de línea son señales que deben interpretarse dentro del conjunto FIPFG. La compatibilidad del PU, la proporción A/B, la calidad de mezcla, la precisión de aplicación y la preparación de la pieza influyen conjuntamente en la continuidad y la fiabilidad de la junta.

Con la tecnología FIPFG, el control de proporción de ±1 % y la precisión de aplicación de ±0,05 mm, la WM-601 de Shanghai Winman Industrial ofrece una base técnica para procesos de sellado más uniformes en aplicaciones eléctricas y exteriores. La validación final debe realizarse siempre con el material, la pieza y las condiciones reales de producción del cliente.
